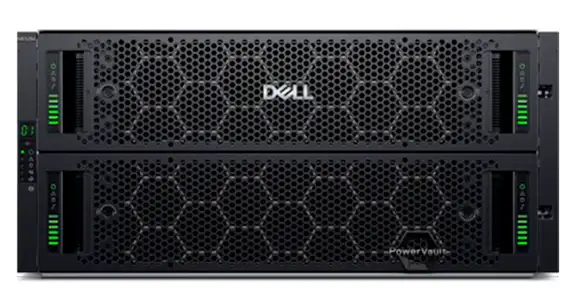

Dell ME5284

Macierz Dell PowerVault ME5284 obsługuje zarówno dwa typy dysków HDD o podwyższonej wydajności, jak i najbardziej efektywne nośniki SSD. Dyski HDD dostępne w tym modelu należą do dwóch najwyższych kategorii wydajnościowych: NLSAS i SAS. Na co zwrócić uwagę?

• HDD NLSAS (12 Gb/s, 7200 RPM) – zapewniają wyższą wydajność niż standardowe dyski SATA, a przy tym niższy koszt za TB niż bardziej zaawansowane dyski SAS. Ich wybór jest uzasadniony, gdy zależy nam na dobrej wydajności przy ograniczonym budżecie.

• HDD SAS (12 Gb/s, 10K/15K RPM) – przeznaczone do zastosowań profesjonalnych wymagających szybkiego dostępu do danych. Interfejs SAS i wysoka prędkość obrotowa gwarantują wysoką wydajność. W połączeniu z SSD w środowiskach hybrydowych umożliwiają optymalizację kosztu każdego TB.

• SSD SAS – zapewniają maksymalną wydajność dzięki wydajnemu interfejsowi SAS. Umożliwiają stworzenie wydajnej przestrzeni dyskowej dla aplikacji wymagających wysokiej efektywności.

Dyski SSD dostępne są w wariantach różniących się trwałością i intensywnością zapisu:

• Read Intensive – dla środowisk z przewagą odczytów, stosunek odczyt/zapis 90/10, DWPD = 1.

• Mix Use – dla środowisk z mieszanym typem operacji, stosunek odczyt/zapis 70/30, DWPD = 3.

Wskazówka praktyczna: pamiętaj, że macierz ME5284 ma szczególne wymagania co do ilości instalowanych dysków. Minimalna wymagana ilość to 28 sztuk, a następnie należy dodawać dyski w zestawach po 14 sztuk.

Macierz Dell PowerVault ME5284, wyposażona w dwa kontrolery pracujące w trybie active-active, zapewnia stabilny, wydajny oraz nieprzerwany dostęp do danych. Do dyspozycji użytkownika są cztery warianty różniące się protokołem i maksymalną przepustowością, co pozwala je dopasować do wymagań infrastruktury.

• Podwójny kontroler iSCSI BaseT 10Gb/s – sprawdza się doskonale w środowiskach wirtualizacyjnych i jest w pełni kompatybilny ze starszą infrastrukturą. Osiem portów RJ45 działających z prędkością 10Gb/s lub 1Gb/s umożliwia realizację połączeń iSCSI zarówno w sieciach SAN, jak i w trybie bezpośredniego podłączenia do hostów.

• Podwójny kontroler SAS 12Gb/s – polecany w środowiskach złożonych z macierzy oraz maksymalnie czterech hostów. Umożliwia szybkie, bezpośrednie połączenia punkt-punkt do 12Gb/s, co ogranicza ryzyko awarii i zapewnia wysoką wydajność w mniejszych wdrożeniach.

• Podwójny kontroler iSCSI 25Gb/s – najczęściej wybierany wariant, oferujący optymalny stosunek wydajności do kosztów. Obsługuje połączenia iSCSI o prędkości 25Gb/s lub 10Gb/s z wykorzystaniem modułów optycznych oraz kabli DAC. Idealny do środowisk wirtualizacyjnych, zarówno w sieciach SAN, jak i przy bezpośrednim połączeniu z hostami.

• Podwójny kontroler FC 32Gb/s – dedykowany dla najbardziej wymagających zadań, takich jak HPC czy bazy danych. Osiem portów FC w standardzie 32Gb/s lub 16Gb/s zapewnia minimalne opóźnienia i najwyższą przepustowość, zarówno w połączeniach bezpośrednich, jak i w rozbudowanych sieciach SAN FC.

W przypadku portów iSCSI 25Gb/s i FC 32Gb/s niezbędne jest zastosowanie odpowiednich modułów optycznych lub kabli, aby zapewnić prawidłowe działanie. Wybór właściwych akcesoriów komunikacyjnych do macierzy Dell PowerVault ME5284 wpływa zarówno na maksymalną wydajność systemu, jak i zgodność z istniejącą infrastrukturą. Należy pamiętać, że wkładki optyczne działają wyłącznie z określoną prędkością i nie obsługują auto-negocjacji.

• Wkładka optyczna SFP+ 10Gb/s Short Range – umożliwia realizację połączeń iSCSI z prędkością 10Gb/s przy użyciu kabli światłowodowych OM3 lub OM4 zakończonych podwójnym złączem LC.

• Wkładka optyczna SFP28 25Gb/s Short Range – przeznaczona do połączeń iSCSI o prędkości 25Gb/s, również z wykorzystaniem standardowych światłowodów OM3 lub OM4 z podwójnym konektorem LC.

• Wkładka optyczna SFP FC 16Gb/s – pozwala na zestawienie połączeń FC do 16Gb/s przy użyciu kabli OM3 lub OM4 zakończonych podwójnym złączem LC.

• Wkładka optyczna SFP FC 32Gb/s – obsługuje połączenia FC do 32Gb/s, wykorzystując standardowe okablowanie OM3 lub OM4 zakończone podwójnym złączem LC.

Wybór odpowiedniego okablowania ma znaczenie nie tylko dla osiągnięcia wymaganej wydajności, ale również dla pełnej zgodności macierzy Dell PowerVault ME5284 z obecną infrastrukturą.

Sugestie dotyczące wyboru:

• Kable DAC 10Gb/s – gotowe przewody miedziane o długości do 5 m, zakończone konektorami SFP+, działające z prędkością 10Gb/s. Stanowią tańszą alternatywę dla modułów SFP+ przy połączeniach wewnątrz jednej szafy lub między sąsiednimi szafami serwerowymi.

• Kable DAC 25Gb/s – przewody miedziane do 5 m zakończone złączami SFP28, obsługujące transmisję 25Gb/s. Doskonały zamiennik dla droższych wkładek SFP28 w środowiskach z krótkimi połączeniami wewnątrz lub między szafami.

• Kable SAS 12Gb/s – przewody miedziane do 4 m z konektorami Mini-SAS HD, działające z prędkością 12Gb/s. Niezbędne do połączenia macierzy ME5284 z kontrolerami SAS oraz serwerami wyposażonymi w karty HBA SAS.

• Kable Multi-Mode LC-LC OM4 – światłowody OM4 zakończone podwójnym złączem LC, wymagane do połączeń realizowanych przy użyciu wkładek optycznych SFP+ 10Gb/s, SFP28 25Gb/s, FC 16Gb/s oraz FC 32Gb/s.

Maskownica, znana również jako Bezel, chroni fizycznie dane poprzez zabezpieczenie dysków umieszczonych z przodu obudowy macierzy Dell PowerVault ME5284. Akcesorium wyposażono w zamek na klucz, który uniemożliwia nieautoryzowany dostęp do nośników danych.

Macierz Dell PowerVault ME5284 można w prosty sposób zainstalować w szafie rack dzięki zastosowaniu statycznych szyn montażowych Dell ReadyRails. Pozwalają one na szybki montaż bez użycia narzędzi, co nie tylko przyspiesza proces instalacji, ale również ogranicza ryzyko uszkodzenia sprzętu. Po zamocowaniu szyny zapewniają solidne i pewne utrzymanie urządzenia, gwarantując stabilną i niezawodną pracę macierzy ME5284 przez cały okres użytkowania.

Stabilność i niezawodność pracy macierzy Dell PowerVault ME5284 w dużej mierze zależy od prawidłowo zaprojektowanego systemu zasilania redundantnego. Model ME5284 dysponuje dwoma zasilaczami o mocy 2200W każdy, wyposażonymi w funkcję hot-plug, co pozwala na efektywne dostarczanie energii do urządzenia. Dzięki temu w przypadku awarii jednego z zasilaczy macierz może nadal działać bez przestojów, zapewniając ciągłość operacji i niezakłóconą wydajność systemu.

Macierz Dell PowerVault ME5284 wyposażona w podwójne zasilacze o mocy 2200W wymaga zapewnienia odpowiednich kabli zasilających gwarantujących bezpieczną i ciągłą pracę urządzenia, dlatego kluczowe jest dobranie przewodu zasilającego zgodnego z istniejącą infrastrukturą elektryczną.

• Przewód C19/C20 – używany przy zasilaniu z listew PDU o dużej mocy w szafach serwerowych. Posiada wtyk C19 po stronie zasilacza oraz C20 po stronie źródła (UPS) i jest dostępny w dwóch długościach: 0,6 m oraz 2.5 m.

Wszystkie macierze Dell PowerVault ME5284 standardowo objęte są trzyletnim wsparciem producenta, które w razie potrzeby można przedłużyć nawet do siedmiu lat. Pomoc techniczna świadczona jest na trzech poziomach, z różnymi wariantami czasu reakcji.

Który poziom wsparcia wybrać?

• Basic – podstawowy wariant wsparcia, oferujący okno serwisowe 8x5 oraz reakcję do końca następnego dnia roboczego. Diagnostyka realizowana jest zdalnie, a części dostarczane do samodzielnej wymiany. Technik interweniuje jedynie przy bardziej skomplikowanych naprawach. Wsparcie dla dysków HDD SATA ograniczone jest do 1 roku, natomiast pozostałe typy dysków objęte są trzyletnią gwarancją. Istnieje możliwość rozszerzenia wsparcia Basic do maksymalnie 5 lat.

• ProSupport – chętnie wybierany wariant wsparcia dostępny 24x7x365, z czasem reakcji do końca następnego dnia roboczego lub w ciągu 4 godzin po zakończeniu zdalnej diagnozy. Zgłoszenia trafiają bezpośrednio do specjalistów dedykowanych danej linii produktowej, co umożliwia szybką i precyzyjną diagnozę oraz wizytę technika w razie potrzeby. W tym wariancie nie ma ograniczeń dotyczących typów dysków, a wsparcie można przedłużyć nawet do 7 lat.

• ProSupport Plus – najwyższy poziom wsparcia oferujący czas reakcji do 4 godzin. Obejmuje dedykowanego opiekuna technicznego, dostęp do narzędzi proaktywnych z predykcją awarii oraz priorytetowy kontakt z inżynierami, co skraca czas diagnozy i zapewnia ciągłość pracy środowiska. W ProSupport Plus nie ma ograniczeń dla typów dysków, a wsparcie może zostać przedłużone do 7 lat.

Jeżeli macierz Dell PowerVault ME5284 objęta jest wyłącznie standardowym wsparciem technicznym, wszystkie uszkodzone dyski muszą zostać zwrócone do firmy Dell. W sytuacjach, gdy organizacje wymagają pełnej kontroli nad swoimi danymi, nawet w przypadku awarii nośników, standardowy proces może okazać się niewystarczający. W takich przypadkach pomocna jest opcjonalna usługa zachowania dysków twardych, dostępna na czas obowiązywania gwarancji. Dzięki niej organizacja może zatrzymać uszkodzone nośniki w razie awarii oraz zutylizować je zgodnie z własnymi procedurami, zachowując pełną kontrolę nad danymi.
