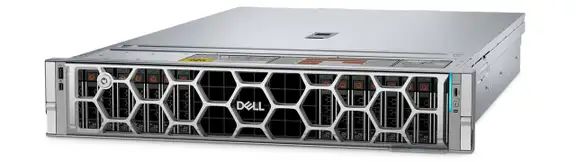

Dell PowerEdge R770AP

Dell PowerEdge R770AP to wydajna platforma serwerowa wyposażona w dwa gniazda procesorowe, oparta na procesorach Intel Xeon 6. generacji. Szeroka gama dostępnych procesorów obejmuje jednostki od 72 do nawet 128 rdzeni, z bazowym taktowaniem w zakresie od 2,0 GHz do 2,7 GHz.

Procesory z serii Performance oferują wysoką wydajność jednowątkową, dzięki czemu dobrze sprawdzają się w systemach ERP oraz w zadaniach związanych z przetwarzaniem transakcyjnym.

Wskazówki przy wyborze procesora: AI i inferencja - Jednostki Performance oferują wysokie taktowania i wydajność jednowątkową, co jest kluczowe przy uruchamianiu modeli sztucznej inteligencji i zadań inferencyjnych.

Serwer Dell PowerEdge R770AP wyposażono w 24 gniazda pamięci RAM DDR5 RDIMM ECC, umożliwiające instalację modułów o maksymalnej pojemności 128 GB. Przy pełnym wykorzystaniu wszystkich banków pamięci możliwe jest osiągnięcie do 3 TB pamięci operacyjnej. Obsługiwane są konfiguracje pamięci obejmujące 1 lub 12 moduły RAM na każdy procesor.

Serwer Dell PowerEdge R770AP w obudowie rack o wysokości 2U oferuje szerokie możliwości konfiguracji przestrzeni dyskowej w standardzie hot-plug. W zależności od wybranego wariantu obudowy dostępne są konfiguracje obejmujące od 8 do nawet 32 zatok dyskowych. Użytkownik może zainstalować nośniki NVMe U.2, a także nowoczesne dyski NVMe w formacie E3.S.

Sugestie dotyczące konfiguracji:

• Zatoki hot-plug - To rozwiązanie umożliwia instalację oraz wymianę dysków bez konieczności wyłączania serwera. Dzięki temu można uniknąć przestojów i zapewnić ciągłość działania infrastruktury IT.

Uwaga praktyczna!

Nieużywane zatoki dyskowe są standardowo zabezpieczone zaślepkami, a nie ramkami hot-plug. Planując rozbudowę przestrzeni dyskowej, należy uwzględnić zakup dysków wyposażonych w odpowiednie ramki montażowe.

Serwer Dell PowerEdge R770AP może zostać wyposażony w sprzętowy kontroler RAID, w tym najbardziej zaawansowane modele z serii PERC (PowerEdge RAID Controller). Dzięki temu użytkownik otrzymuje rozwiązanie przystosowane do bardzo wymagających zastosowań, oferujące wysoką wydajność, dużą elastyczność konfiguracji oraz wsparcie dla wielu standardów interfejsów.

Możliwości dostępnej konfiguracji:

• PERC H975i to zaawansowany kontroler RAID z najnowszej generacji PERC13, zaprojektowany specjalnie dla środowisk opartych wyłącznie na nośnikach NVMe. Wykorzystuje interfejs PCIe Gen5 oraz architekturę „NVMe-native”, co pozwala osiągnąć bardzo wysoką przepustowość i minimalne opóźnienia w porównaniu do wcześniejszych rozwiązań. Oferuje szeroki zakres poziomów RAID: 0, 1, 5, 6, 10, 50 i 60, co czyni go uniwersalnym rozwiązaniem do różnych zastosowań.

Serwer Dell PowerEdge R770AP wspiera dyski SSD NVMe (Non-Volatile Memory Express), które należą do najwydajniejszych nośników SSD dostępnych obecnie na rynku. Występują one zarówno w standardowym formacie U.2, jak i w bardziej kompaktowej wersji E3.S, umożliwiającej instalację większej liczby dysków w obrębie jednego serwera. Dzięki bezpośredniemu połączeniu z magistralą PCIe oferują znacznie wyższą przepustowość oraz niższe opóźnienia w porównaniu do interfejsów SATA i nawet wydajnych rozwiązań SAS. Dyski NVMe stanowią idealne rozwiązanie dla aplikacji wymagających szybkiego dostępu do danych, takich jak zaawansowane bazy danych czy systemy analityczne.

Nośniki SSD NVMe są dostępne w różnych wariantach, dopasowanych do charakterystyki obciążeń. Ze względu na intensywność zapisu oraz trwałość wyróżniamy:

• Read Intensive – przeznaczone do środowisk z dominującymi operacjami odczytu, idealne m.in. dla serwerów plików i archiwizacji danych. Charakteryzują się współczynnikiem DWPD = 1 oraz proporcją odczytów do zapisów 90/10.

• Mix Use – dedykowane zastosowaniom o mieszanym profilu pracy, gdzie istotna jest zarówno wydajność, jak i niezawodność. Oferują parametr DWPD = 3 oraz stosunek odczytów do zapisów na poziomie 70/30.

Kontroler zdalnego zarządzania iDRAC10 dostępny w serwerze Dell PowerEdge R770AP działa niezależnie od systemu operacyjnego i samego serwera, korzystając jedynie ze wspólnego zasilania. Dzięki temu administratorzy mogą na bieżąco monitorować stan urządzenia, temperatury, wydajność oraz inne kluczowe parametry nawet w przypadku awarii systemu lub komponentów sprzętowych. Intuicyjny interfejs webowy oparty na HTML5 umożliwia wygodne wykonywanie codziennych zadań administracyjnych bez potrzeby instalowania dodatkowego oprogramowania.

Warianty iDRAC10 dostępne w R770:

• iDRAC10 Core – podstawowa wersja zapewniająca monitoring sprzętu, zdalne włączanie i wyłączanie serwera oraz możliwość aktualizacji firmware.

• iDRAC10 Enterprise – rozszerzona edycja oferująca wszystkie funkcje wersji Core, a dodatkowo wirtualną konsolę z obsługą zdalnych nośników oraz zaawansowane mechanizmy automatyzacji i bezpieczeństwa, w tym Secured Component Verification.

• iDRAC10 Datacenter – najbardziej zaawansowany wariant przeznaczony do dużych środowisk IT, zapewniający rozbudowane funkcje zarządzania chłodzeniem, pełną telemetrię infrastruktury oraz szczegółowy monitoring obciążeń, szczególnie w zastosowaniach chmurowych i AI.

Dell OpenManage Enterprise to zaawansowane narzędzie do centralnego zarządzania serwerami PowerEdge, w tym modelem R770AP wyposażonym w kontroler iDRAC10. Umożliwia ono monitorowanie oraz konfigurację całej infrastruktury IT z poziomu jednego interfejsu, obsługując nie tylko urządzenia Dell, ale również sprzęt innych producentów. W bezpłatnej wersji podstawowej administratorzy otrzymują funkcje takie jak monitoring stanu systemów, automatyczna inwentaryzacja komponentów oraz centralne zarządzanie aktualizacjami firmware i sterowników, co pozwala utrzymać środowisko zgodne z wymaganiami bezpieczeństwa bez konieczności korzystania z dodatkowych narzędzi.

Dla bardziej wymagających środowisk dostępne są rozszerzone edycje:

• OpenManage Enterprise Advanced – umożliwia automatyczne wdrażanie nowych serwerów, tworzenie i przypisywanie profili konfiguracyjnych oraz planowanie aktualizacji w oparciu o szablony (Baseline), co usprawnia zarządzanie i ogranicza ryzyko błędów.

• OpenManage Enterprise Advanced Plus – rozszerza funkcjonalność wersji Advanced o integrację z zewnętrznymi systemami, takimi jak VMware vCenter oraz Microsoft System Center, zapewniając pełną kontrolę nad rozproszonymi i zróżnicowanymi środowiskami IT.

Serwer PowerEdge R770AP posiada dwa złącza OCP 3.0, które pozwalają na instalację dodatkowych kart sieciowych bez konieczności wykorzystania standardowych slotów PCIe. Takie rozwiązanie zwiększa wydajność oraz elastyczność konfiguracji sieciowej, umożliwiając łatwe dopasowanie serwera do wymagań infrastruktury IT. Dzięki szerokiej ofercie kart OCP system można precyzyjnie dostosować do różnych środowisk sieciowych.

Jaką kartę sieciową wybrać?

• Karta z portami 1 Gb/s oraz 10 Gb/s w standardzie BaseT (RJ-45) zapewnia pełną kompatybilność z istniejącą infrastrukturą opartą na połączeniach miedzianych.

• Karta wyposażona w porty SFP28 obsługujące prędkości 10 Gb/s i 25 Gb/s umożliwia wydajne połączenia z pamięcią masową oraz rdzeniem sieci, a także sprawdza się w transmisji na większe odległości.

• Karta z portami QSFP56 o przepustowości 100 Gb/s to rozwiązanie przeznaczone do środowisk wymagających bardzo szybkiej komunikacji między hostami, takich jak HPC i AI.

Karty producentów Broadcom oraz NVIDIA zapewniają pełną kompatybilność z popularnymi platformami wirtualizacyjnymi, takimi jak VMware vSphere oraz Microsoft Hyper-V.

Serwer PowerEdge R770AP obsługuje dodatkowe karty sieciowe PCIe, które zwiększają jego wydajność oraz elastyczność w zakresie komunikacji sieciowej. Rozwiązania te zapewniają wyższą przepustowość oraz szeroką kompatybilność z istniejącą infrastrukturą dzięki dostępności różnych standardów interfejsów. Wśród dostępnych opcji znajdują się karty Ethernet oraz InfiniBand, oferujące wydajność sięgającą nawet 400 Gb/s na port.

O czym warto pamiętać?

• Karty wyposażone w porty QSFP56 (100 Gb/s) oraz QSFP112 (200 Gb/s) zapewniają wysoką wydajność komunikacji, szczególnie w zastosowaniach takich jak HPC, storage definiowany programowo oraz systemy sztucznej inteligencji.

• Karta InfiniBand 400 Gb/s gwarantuje najniższe opóźnienia oraz najwyższą dostępną przepustowość per port, co czyni ją idealnym rozwiązaniem dla najbardziej wymagających środowisk AI.

Karty producentów takich jak Broadcom oraz NVIDIA stanowią optymalne rozwiązanie dla środowisk wirtualizacyjnych, w tym platform VMware vSphere oraz Microsoft Hyper-V.

Serwer Dell PowerEdge R770AP umożliwia instalację dodatkowych kontrolerów Fibre Channel (FC), które zapewniają wydajne połączenia z macierzami dyskowymi oraz sieciami SAN. Dostępne karty występują w wielu wariantach, zarówno pod względem producenta, jak i konfiguracji portów, co pozwala precyzyjnie dopasować serwer do konkretnych wymagań infrastruktury.

Sugestie dotyczące konfiguracji:

• Karta Fibre Channel z portami 32 Gb/s zapewnia wysoką wydajność transmisji danych oraz kompatybilność wsteczną, umożliwiając pracę w trybach 32 Gb/s, 16 Gb/s oraz 8 Gb/s.

• Karta Fibre Channel z portami 64 Gb/s oferuje maksymalną przepustowość w standardzie FC, jednocześnie wspierając starsze tryby pracy 32 Gb/s i 16 Gb/s.

Pamiętaj: W przeciwieństwie do kart Ethernet, kontrolery Fibre Channel są dostarczane wraz z transmiterami optycznymi SFP, dzięki czemu nie ma potrzeby ich dodatkowego zakupu.

Serwer PowerEdge R770AP umożliwia instalację kontrolera BOSS-N1, który może obsługiwać jeden lub dwa dyski M.2 NVMe. W konfiguracji z dwoma nośnikami dostępna jest funkcja RAID 1, zapewniająca dodatkową ochronę danych. Moduł BOSS-N1 pełni przede wszystkim rolę dedykowanej przestrzeni dla systemu operacyjnego, co przyspiesza jego uruchamianie oraz pozwala oddzielić go od pozostałych danych przechowywanych na serwerze.

Sugestie dotyczące wyboru wariantu:

• BOSS-N1 z jednym dyskiem – rozwiązanie bardziej ekonomiczne, odpowiednie dla środowisk, w których awaria dysku M.2 nie stanowi krytycznego problemu, a system operacyjny może zostać odtworzony z kopii zapasowej lub przeinstalowany w czasie planowanej przerwy serwisowej.

• BOSS-N1 z dwoma dyskami – najczęściej wybierana konfiguracja, oferująca dwa nośniki M.2 pracujące w trybie RAID 1 (sprzętowa ochrona danych), co zapewnia szybki start systemu oraz wyższy poziom niezawodności.

• Pojemność 480 GB vs 960 GB – kontroler BOSS-N1 może być wykorzystywany nie tylko na potrzeby systemu operacyjnego, ale również do przyspieszania działania aplikacji. W przypadku maksymalnej wydajności rekomendowane są dyski 960 GB, natomiast dla samego systemu operacyjnego w zupełności wystarczają nośniki 480 GB.

Niezawodność oraz właściwa skalowalność zasilania mają kluczowe znaczenie dla zapewnienia ciągłej pracy serwera Dell PowerEdge R770AP. Urządzenie może zostać wyposażone w jeden lub dwa zasilacze klasy Titanium o mocy sięgającej nawet 3200 W każdy, z obsługą funkcji hot-plug. Dzięki wysokiej sprawności energetycznej na poziomie około 95% zapewniają one odpowiedni zapas mocy, umożliwiając stabilną pracę nawet w przypadku najbardziej rozbudowanych konfiguracji sprzętowych.

Serwer PowerEdge R770AP może być zasilany z różnych źródeł, dlatego istotne jest dobranie odpowiedniego przewodu zasilającego, który będzie kompatybilny z istniejącą infrastrukturą elektryczną.

Którą opcję wybrać?

• Przewód Europejski - Standardowy kabel zasilający o długości około 2 metrów. Jeden jego koniec zakończony jest złączem C13, które podłącza się do zasilacza serwera, natomiast drugi wyposażony jest we wtyk CEE7/7 (Schuko), kompatybilny z typowym gniazdem ściennym.

• Przewód C13/C14 - Rozwiązanie przeznaczone do środowisk serwerowych wykorzystujących listwy PDU w szafach rack. Jeden koniec posiada złącze C13 do podłączenia zasilacza, a drugi C14 stosowany w urządzeniach UPS. Kabel dostępny jest w trzech wariantach długości: 0,6 m, 2 m oraz 4 m.

Serwer Dell PowerEdge R770AP zapewnia wysoki poziom bezpieczeństwa poprzez ograniczenie fizycznego dostępu do dysków twardych umieszczonych w przedniej części obudowy. Zastosowanie maskownicy (bezel), zamykanej na klucz, stanowi skuteczną ochronę nośników przed nieautoryzowanym dostępem.

Charakterystyka rozwiązania:

Standard Bezel – podstawowa wersja maskownicy, która pełni funkcję dodatkowego zabezpieczenia dysków twardych zamontowanych z przodu serwera, skutecznie chroniąc je przed dostępem osób nieuprawnionych.

Serwer PowerEdge R770AP może być instalowany w szafie rack przy użyciu systemu montażowego Dell ReadyRails, dostępnego w kilku wariantach. W ofercie znajdują się szyny statyczne, szyny ruchome oraz szyny ruchome wyposażone w ramię do organizacji okablowania. Rozwiązanie ReadyRails umożliwia szybki montaż bez użycia narzędzi, jednocześnie zapewniając stabilne i bezpieczne użytkowanie serwera w środowisku rack.

Serwer Dell PowerEdge R770AP został zaprojektowany z myślą o pełnej kompatybilności z systemem Microsoft Windows Server 2025, co pozwala w pełni wykorzystać jego możliwości zarówno w korporacyjnych centrach danych, jak i w instytucjach sektora publicznego.

Wybór odpowiedniej edycji systemu:

Windows Server 2025 Standard – rozwiązanie optymalne dla średnich środowisk IT, w których liczba maszyn wirtualnych jest ograniczona. Licencjonowanie opiera się na liczbie fizycznych rdzeni procesora oraz licencjach CAL. Podstawowa licencja obejmuje 16 rdzeni, a po jednokrotnym objęciu licencją wszystkich rdzeni fizycznych CPU możliwe jest uruchomienie do dwóch maszyn wirtualnych. W razie potrzeby można dokupować pakiety rozszerzające w zestawach 2- lub 16-rdzeniowych, aby pokryć wszystkie rdzenie serwera. Rozszerzanie liczby instancji wirtualnych wymaga ponownego licencjonowania wszystkich rdzeni fizycznych.

Windows Server 2025 Datacenter – edycja przeznaczona dla zaawansowanych środowisk wirtualnych oraz nowoczesnych architektur software-defined, takich jak sieci czy pamięć definiowana programowo. Model licencjonowania jest oparty na tych samych zasadach co w wersji Standard, jednak po objęciu wszystkich rdzeni fizycznych umożliwia uruchamianie nieograniczonej liczby maszyn wirtualnych, co czyni go idealnym rozwiązaniem dla środowisk hiperskalowych i chmurowych.

Serwery Dell PowerEdge R770AP pracujące pod kontrolą Windows Server 2025 wymagają licencji dostępowych CAL (Client Access License), które umożliwiają użytkownikom lub urządzeniom legalny dostęp do zasobów i usług systemowych. Standardowe licencje CAL zapewniają dostęp do większości funkcjonalności systemu, natomiast w przypadku korzystania z usług pulpitu zdalnego konieczne jest dodatkowe rozszerzenie w postaci RDS CAL. Licencje dostępne są w elastycznych pakietach – od pojedynczych sztuk po większe zestawy (np. 50), co ułatwia dopasowanie ich liczby do wielkości i struktury organizacji.

Rodzaje licencji CAL i ich przeznaczenie:

• User CAL – przypisana do konkretnego użytkownika, który może logować się do serwera z wielu urządzeń. Jest to najlepsze rozwiązanie w środowiskach, gdzie pracownicy korzystają naprzemiennie z laptopów, komputerów stacjonarnych lub urządzeń mobilnych.

• Device CAL – przypisana do konkretnego urządzenia, z którego może korzystać wielu użytkowników. Sprawdza się w środowiskach współdzielonych, takich jak call center, stanowiska zmianowe czy pracownie szkoleniowe.

• RDS CAL – wymagane w środowiskach terminalowych oraz przy zdalnym dostępie przez pulpit zdalny. Aby zapewnić zgodność, muszą być stosowane równolegle z podstawowymi licencjami CAL.

Ważne informacje dla administratorów:

Licencje CAL dla Windows Server 2025 mają charakter zbiorczy, co oznacza, że obejmują wszystkie serwery w organizacji działające na tej lub wcześniejszych wersjach systemu. W praktyce oznacza to, że posiadane już licencje CAL mogą być wykorzystywane również do nowego serwera Dell PowerEdge R770AP przez tych samych użytkowników lub urządzenia, bez konieczności zakupu dodatkowych licencji.

Serwer Dell PowerEdge R770AP standardowo objęty jest 3-letnim wsparciem producenta, z możliwością jego przedłużenia nawet do 7 lat. Dostępne są trzy poziomy serwisu, które różnią się zakresem usług oraz czasem reakcji na zgłoszenia. Podstawowy poziom Basic obejmuje wsparcie zdalne oraz wysyłkę części zamiennych, natomiast najwyższy poziom ProSupport Plus z reakcją do 4 godzin w trybie Mission Critical gwarantuje wizytę technika w czasie nie dłuższym niż 4 godziny.

Który poziom wsparcia wybrać?

• Basic – podstawowa opcja zapewniająca wsparcie w dni robocze (poniedziałek–piątek) w godzinach 8:00–17:00 oraz reakcję na zgłoszenie do końca następnego dnia roboczego. Diagnostyka realizowana jest zdalnie, a naprawy najczęściej odbywają się poprzez wysyłkę części zamiennych. W przypadku bardziej złożonych usterek, takich jak wymiana płyty głównej czy zasilacza, interwencja technika odbywa się na miejscu. W tym poziomie dyski HDD SATA objęte są roczną gwarancją, a pozostałe typy dysków 3-letnią. Możliwe jest przedłużenie wsparcia Basic do 5 lat.

• ProSupport – najczęściej wybierany wariant, oferujący całodobowe wsparcie 24x7x365 oraz dwa poziomy czasu reakcji: do końca następnego dnia roboczego lub w ciągu 4 godzin od zakończenia zdalnej diagnozy. Zgłoszenia obsługiwane są przez wyspecjalizowanych inżynierów produktowych, co zapewnia szybką i skuteczną pomoc. W razie potrzeby możliwa jest wizyta technika, a dla dysków nie obowiązują ograniczenia gwarancyjne. Wsparcie można przedłużyć do 7 lat.

• ProSupport Plus – najwyższy poziom serwisu, zapewniający reakcję w ciągu 4 godzin dla incydentów krytycznych. Obejmuje dedykowanego opiekuna technicznego, proaktywne monitorowanie stanu sprzętu oraz bezpośredni dostęp do inżynierów wsparcia. Zapewnia najszybszą diagnostykę i naprawę, brak ograniczeń dla dysków oraz możliwość rozszerzenia wsparcia do 7 lat.

W standardowym modelu wsparcia technicznego dla serwera Dell PowerEdge R770AP, w przypadku awarii dysków twardych wymagane jest ich odesłanie do firmy Dell. Dla organizacji, które muszą zachować pełną kontrolę nad danymi również po uszkodzeniu nośników, taka procedura może być niewystarczająca lub nieakceptowalna.

W takich sytuacjach dostępna jest opcjonalna usługa zatrzymania uszkodzonych dysków, dopasowana do okresu obowiązywania gwarancji. Umożliwia ona pozostawienie nośników w organizacji, co pozwala na ich bezpieczną utylizację zgodnie z wewnętrznymi procedurami bezpieczeństwa i polityką ochrony danych. Dzięki temu firma zachowuje pełną kontrolę nad danymi nawet w przypadku awarii sprzętu.
