Zapomnij o śrubokręcie - rzecz o szynach ReadyRails

Na co zwrócić uwage przy zakupie serwera rack?

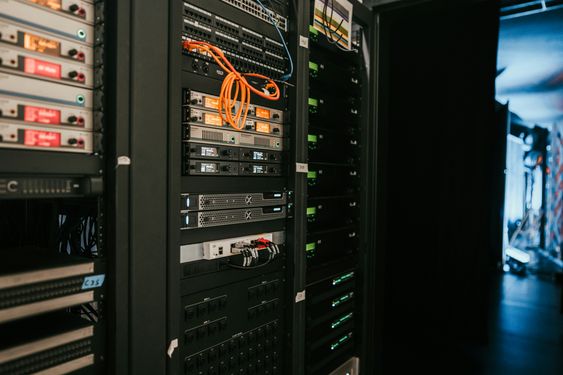

Decydując się na zakup serwera typu rack, należy mieć na uwadze sposób jego montażu. Na rynku oferowanych jest obecnie wiele rodzajów szaf serwerowych – od zgrabnych półek czy tzw. szafek, których nieduże gabaryty na pewno zadowolą właścicieli małych i średnich przedsiębiorstw; po wysokie obudowy rozmiarami sięgające nawet 45 poziomów, na których zakup zdecydują się najczęściej większe firmy, dysponujące własną serwerownią.

Jednak zakup odpowiedniej szafy to nie wszystko. Równie ważny jest wybór szyn montażowych, które posłużą nam do instalacji serwera. Z pozoru kwestia ta może wydawać się błahą, jednak warto zawczasu wybrać odpowiedni sposób montażu, aby w przyszłości mieć łatwy dostęp do poszczególnych urządzeń.

Czym charakteryzują się szyny montażowe?

Tradycyjny montaż serwera w szafie może okazać się czasochłonny i frustrujący. Dlatego firma Dell zaprojektowała nowy system montażu, który znacznie ułatwia i przyspiesza pracę przy dokładaniu kolejnych urządzeń. Korzystanie w szafie serwerowej z szyn typu ReadyRails sprawia, że nie będą potrzebne nam żadne narzędzia. Zastosowana w nich technologia wykorzystuje specjalne zatrzaski, które mogą być używane do każdego rodzaju obudowy. Dzięki tej metodzie, montaż szyn w szafie serwerowej możemy wykonać samodzielnie. Co więcej, jak zapewnia producent, nie zajmie nam to więcej, niż 10 sekund.

Dlaczego to takie proste?

Szyny ReadyRails przeznaczone są głównie do montażu w szafach, które wyszły spod ręki Della, jednakże nic nie stoi na przeszkodzie, aby zainstalować je w obudowach innych producentów.

Zaprojektowane są zgodnie ze specyfikacją Electronic Industries Association (EIA), pod 19-stocalowe serwery (standardowy wymiar używany przy ich produkcji) i wykorzystują zarówno kwadratowe jak i okrągłe oraz gwintowane otwory. Szyny te spełniają także wymogi opisane przez Server System Infrastructure (SSI), które to precyzują minimalną odległość rozstawu tylnego kołnierza serwera, tak, aby zapewnić odpowiednią ilość miejsca przeznaczonego do montażu całego zestawu.

Otwory w szafie serwerowej mogą być kwadratowe, okrągłe lub gwintowane – ReadyRails może wykorzystać każde z nich. W przypadku pierwszych dwóch, szyny montujemy z użyciem zatrzasków – wtedy montaż jest beznarzędziowy i zajmuje kilka sekund. Jeśli szafa ma otwory gwintowane, wówczas szyny przykręcamy śrubami – wtedy montaż wymaga użycia narzędzi i trwa dłużej. Gdy szyny znajdują się już w szafie (a więc zostały wpięte lub przykręcone), serwer zawieszamy na nich zawsze w ten sam sposób – różni się tylko sposób zamocowania szyn w szafie. Trzeba jednak pamiętać, że przy instalacji serwera w szafie z kwadratowymi otworami, jego krawędzie będą umieszczone bezpośrednio przy słupku montażowym, natomiast w przypadku szafy z okrągłymi otworami, pomiędzy kołnierzem serwera a słupkiem powstanie delikatna (ok. 6 mm) przerwa.

Jakie są rodzaje szyn?

Na rynku dostępne są dwa rodzaje szyn montażowych – statyczne oraz wysuwane. Wnioskując z samej nazwy, nietrudno domyślić się jaka jest między nimi różnica, jednak warto dokładniej przyjrzeć się stwarzanym przez nie możliwościom, aby mieć pewność, że będą one odpowiadać naszym konkretnym potrzebom.

Szyny statyczne

Przy użyciu tego typu szyn, po zamontowaniu serwera w szafie, nie będzie możliwe jego wysunięcie bez wcześniejszego demontażu, a tym samym dostęp do tylnego kołnierza maszyny będzie utrudniony. Jednakże szyny statyczne, w odróżnieniu od tych wysuwanych, są kompatybilne z większą ilością serwerów. Dodatkowo, przy montażu można zastosować tradycyjną metodę instalacji z użyciem wkrętów. Można tu też umieścić serwery z dwoma otworami mocującymi.

Szyny wysuwane

Szyny wysuwane działają na takiej samej zasadzie co szuflady. Pozwalają one na całkowite wysunięcie naszego serwera z szafy bez konieczności jego rozmontowywania. W szynach jedno- i dwupoziomowych  zostały użyte specjalne zatrzaski podtrzymujące ramę. Szyny te posiadają również samozatrzaskujący się  mechanizm, pozwalający na zamontowanie w nich serwerów o różnych głębokościach.

Decydując się na wybór szyn wysuwanych, rozsądnym rozwiązaniem jest zamontowanie dodatkowego wysięgnika do mocowania kabli. Rozwiązanie to znacznie ułatwi nam pracę, zapobiegając plątaniu się kabli podczas wysuwania serwera. Wysięgnik można zamontować zarówno po lewej jak i po prawej stronie urządzenia. Przy jego zakupie trzeba jednak zwrócić uwagę na rodzaj serwera, w którym ma zostać on zastosowany. W niektórych przypadkach bowiem wysięgnik może utrudnić dostęp do zasilacza.

W przypadku szaf z otworami gwintowanymi, do zamontowania szyn montażowych niezbędne będzie zastosowanie specjalnego adaptera. Firma Dell oferuje adaptery dostosowane do szyn jedno- (1U) i dwupoziomowych (2U), dzięki czemu w tego typu szafach możliwy jest montaż serwerów o wysokości nawet 5U.

Co będzie do siebie pasować?

Poniższa tabela prezentuje jaki rodzaj szyn możemy wykorzystać przy danym modelu serwera oraz czy istnieje możliwość zamontowania w nim wysięgnika do mocowania kabli. Na pewno warto zapoznać się z przedstawionymi w niej informacjami, aby uniknąć rozczarowania przy montażu świeżo zakupionego serwera.
